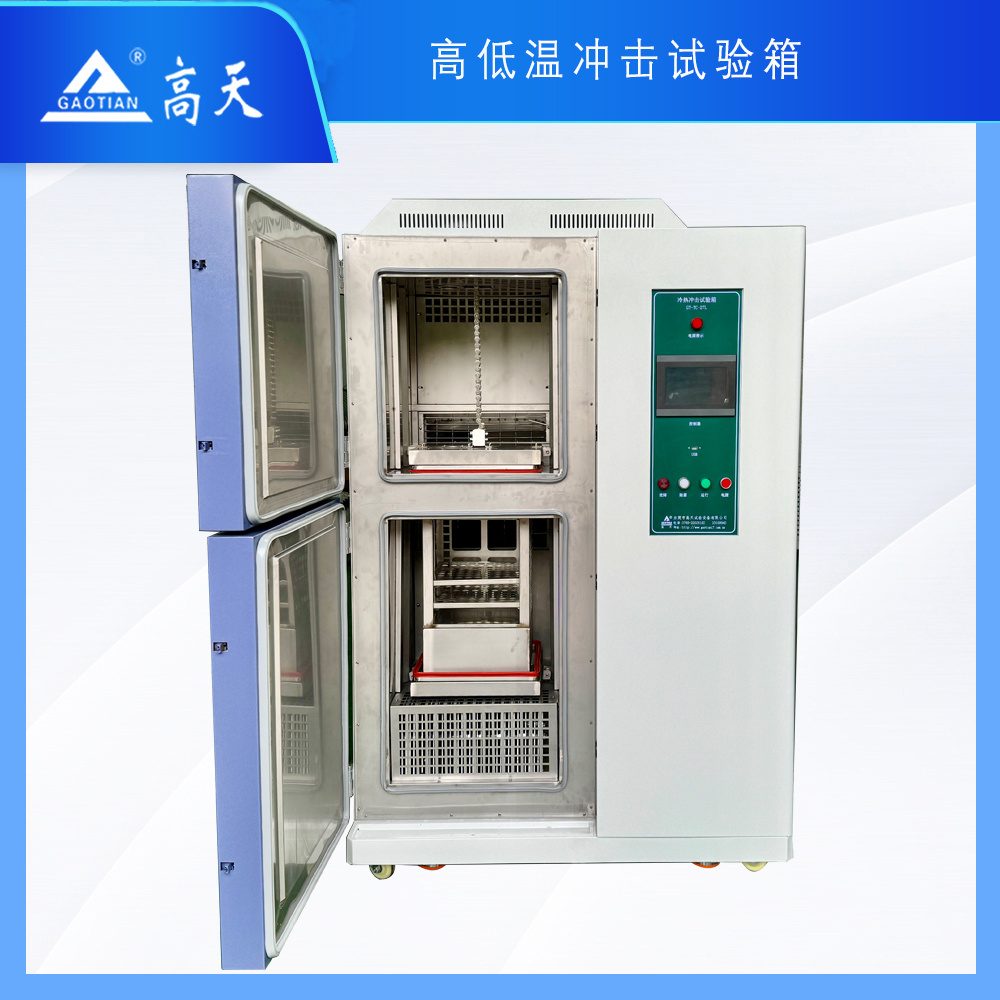

高低溫沖擊試驗箱，亦被稱作冷熱沖擊試驗箱，專為電工電子產品及其他各類產品、零部件及材料而設計。它能夠模擬高低溫恒定環境，同時也能進行各種溫度沖擊及變化測試，旨在評估產品的可靠性。根據其工作原理，該設備可分為三箱式和兩箱移動式，此處我們將聚焦于兩箱式的設計。其設備外觀示意圖如下：
兩箱式高低溫沖擊試驗箱的設計特點在于其簡潔的結構，整個設備僅包含兩個箱體：高溫箱和低溫箱。樣品吊籃被置于測試區域，通過氣缸驅動的鏈條進行上下拉動，從而實現樣品在高溫與低溫箱之間的快速轉移。這種設計使得溫度轉換過程更為高效，為產品的可靠性評估提供了有力的支持。
高溫室，負責儲存高溫環境，為樣品提供必要的熱處理?xiàng)l件。
低溫室，用于儲存低溫環境，實現對樣品的冷處理需求。
樣品提籃，作為樣品放置的關鍵區域，通過氣缸驅動的鏈條進行上下移動，實現快速轉移。
控制面板，作為設備的主操作區域，集中了設備的各項控制功能。
電源總閘開關，控制設備的總電源，確保使用安全與便捷。
除了樣品的放置區域外，其余的操作功能均集中在右側的操作面板上。該操作面板的設計如下：
控制器：負責試驗的編輯、設置以及開機等關鍵操作。
急停按鈕：在緊急情況下，按下此按鈕可立即中斷設備的運行，確保安全。
USB通訊口：用于連接存儲設備，以便拷貝試驗數據，實現數據的有效傳輸與保存。
電源開關：控制設備控制器的開關機，方便用戶根據需求進行電源管理。
接下來，我們將深入探討觸摸屏控制器的相關內容。當設備開機時，首先呈現的畫面便是主界面，如下圖所示：
目錄：此功能允許用戶查看設備的所有菜單功能，類似于一個全面的目錄菜單。
切換：通過點擊，用戶可以輕松地在主界面與詳細監控畫面之間進行切換。再次點擊則進入曲線界面，提供更多數據可視化選項。
實際溫度顯示：該區域直觀地展示了樣品提籃區域的實時溫度，讓用戶隨時了解當前溫度狀態。
程式組選擇：在此，用戶可以輸入特定編號，以調取所需的程式內容，進行相應的試驗或監控。
當前程式內容圖形：此圖形化界面展示了當前正在運行的程式內容，便于用戶一目了然地了解試驗進展。
運行停止按鈕：通過簡單的點擊操作，用戶可以輕松啟動或停止試驗，實現便捷的試驗控制。
接下來，讓我們?cè)俅位氐侥夸洠庞[一下這臺設備所提供的所有功能項目：
接下來，讓我們繼續探索這臺設備所提供的豐富功能。首先，你可以查看和調整操作設定，包括設備的運行模式、開機流程等，以確保其符合你的使用需求。此外，程式設定也是一個重要的功能，允許你編輯運行條件和循環內容，從而靈活地適應不同的試驗需求。同時，報警履歷功能提供了對歷史報警內容的查看，幫助你及時了解并處理任何潛在問題。系統設置則涵蓋了時間、語言、預約等全方位的配置選項，使你能夠根據自己的偏好和需求進行個性化設置。最后，通過監視畫面，你可以實時查看回上圖所示的主畫面，以及曲線顯示功能提供的當前或歷史試驗曲線和數據存儲顯示，以便你全面掌握設備的運行狀態和試驗結果。
一、首先，我們來詳細了解一下操作設定的內容。首先，我們進入的是第一頁。
鎖定（ON/OFF）：這是主畫面上的一個功能鍵，類似于屏幕保護，用于防止誤觸。
停電復歸沖擊方式（熱沖/冷沖）：在設備遭遇斷電又恢復供電后，測試提籃將停留在哪個箱體，這是通過此功能進行設置的。
停電復歸（停機/重啟/繼續）：設備在運行中突然遭遇停電，來電后的狀態如何處理。停機意味著進入待機狀態，重啟則重新開始運行程序，而繼續則繼續執行斷電前的動作。
溫度斜率（0.0℃/min）：這涉及到降溫或升溫的速率設置。然而，在兩箱高低溫沖擊試驗中，此功能并不適用，默認設置為0℃/min。
切換至第二頁：操作設定二
除霜溫度：通常設定為35℃或40℃，這是為了在需要清除低溫箱內冰霜時達到的理想溫度。
除霜時間：一般設置為半小時，但如果循環周期較長，也可考慮延長至一小時，具體根據實際情況來定。
除霜周期：通常每25或30個周期進行一次除霜?jiǎng)幼鳎源_保低溫箱的正常運行。
手動除霜功能：若在運行過程中發現低溫難以降低，或沖擊時間過長，這可能是由于低溫箱內結冰霜過多所致。此時，可手動啟動除霜功能以解決問題。
待機溫度：當實際顯示溫度達到設定值的±1℃范圍內時，開始計算保持時間。例如，當沖擊低溫至-40℃時，實際溫度降至-39℃時開始計時需要保持的時間。
請注意，高低溫沖擊試驗需要高溫和低溫的反復循環沖擊，周期往往較長。長時間運行后，低溫箱內可能會結冰，影響冷氣的散發，導致降溫異常。因此，定期除霜是必要的，以確保試驗的準確性。除霜的溫度、時間和周期設置如上所述，可根據實際情況進行調整。
二、程式設定：這是整個操作中的核心環節。
程式編號：用于唯一標識當前頁面內容，便于在運行時通過輸入編號來調用所需的程式。
程式連接：確保一個程式完成后能順暢地接續到下一個程式，實現連續工作。
程式選擇：提供兩種模式選擇，即先低溫后高溫，或先高溫后低溫，通過點選黑色框進行切換。
周期/終了：設定程式循環周期，注意高溫和低溫沖擊完成后才算一個周期。同時，可選擇在試驗結束時直接停止或除霜后停止。
程式名稱：為當前編號的程式命名，便于下次調取時識別試驗類型。
程式內容編輯：在此設定需要沖擊的高溫、低溫溫度，以及高溫或低溫的保持時間。還包含補償溫度選項，以確保在沖擊時能達到設定的溫度要求。
此外，該設備還提供了TS1和TS2功能（即迅控動作開關），但當前版本中并不支持此功能。同時，關于常溫溫度的恢復設置（即在完成高溫或低溫沖擊后，需要恢復到多少常溫度以及所需時間），該設備也暫未提供此功能。
三．報警記錄
設備報警時，其相關信息會被詳細記錄，包括報警開始與結束的時間、具體的報警內容等。一旦觸發報警，系統將自動呈現報警畫面，其中包含報警內容的標題，以及詳盡的分析和處理方法。
四．系統設置
系統提供了豐富的設置選項，允許用戶根據個人需求進行定制。這些設置涵蓋了報警閾值、顯示參數、數據分析等多個方面，旨在為用戶帶來便捷和高效的操作體驗。
預約設定：用戶可預先設定一個時間，并開啟預約啟動開關。一旦到達所設定的時間，設備將自動啟動并執行當前監視畫面所顯示的程序編號。因此，用戶需先手動輸入所需的程序編號，再進行預約時間的設定并開啟此功能。此項功能特別適用于操作人員不在場，但需要在特定時間啟動試驗的情況。
畫面設定：
語言切換：提供多種語言選擇，以適應不同用戶的需求；
PID整定功能：在溫度不穩定時，可啟用此功能讓設備自動調整至穩定狀態。請注意，使用前需咨詢我司技術人員并遵循其指導；
背光時間設定：允許用戶輸入一個時間值來控制屏幕的亮起時長，單位為秒；
IP地址配置：若需連接電腦進行操作，應將此項設置為相應的IP地址。
系統維護
在此菜單中，我們匯集了多項需要維護的項目?jī)?nèi)容，包括其維護細節、周期及方法，旨在為客戶提供便捷的查閱和學習途徑。
五、曲線顯示
在這一部分，我們將深入探討曲線顯示的相關內容，包括其應用、優勢以及如何有效利用曲線進行數據分析和展示。通過這一章節的學習，您將能夠更好地理解和運用曲線顯示技術，為數據分析和可視化提供有力支持。
查詢功能：通過點擊出現時間框，輸入特定時間，右側的曲線將自動跳轉到相應的時間坐標，便于用戶查找和查看某一時間點的曲線內容。
下載選項：在面板上的USB接口處插入存儲設備，點擊下載按鈕，即可將當前曲線畫面截圖并保存到存儲設備中。請注意，此下載功能僅截取當前顯示的畫面。若需下載歷史曲線圖，需先通過查詢功能切至相應時間段頁面，再進行下載。
PV與SV的定義：PV代表實際值，SV代表設定值，這兩者在右側的曲線圖中均有清晰展示。
采樣時間設置：曲線采樣的周期可通過點擊進行選擇，包括30秒、60秒、120秒、240秒等不同檔位。
曲線范圍與時間調整：右側曲線圖的Y軸和X軸坐標均可進行調整。Y軸曲線范圍提供100℃、160℃、220℃、300℃等選項；X軸曲線時間則有4小時、8小時、16小時、32小時、48小時等不同選擇，以便用戶根據需要調整查看位置。
曲線翻查功能：通過左右箭頭，用戶可以方便地向前或向后翻查曲線，查看歷史數據。
數據存儲與操作：試驗數據會以數據方式存儲，便于用戶進行查看和操作。
查詢功能：通過輸入開始時間，用戶可以迅速跳轉到對應時刻的數據內容，進行詳細查看。
下載功能：點擊下載按鈕后，會出現一個時間框，請注意，此時間框與之前的查詢功能不同，它代表的是時間段。用戶可以輸入起始時間和結束時間，確定后即可下載該時間段內的數據內容。
清除操作：點擊清除按鈕會清除所有歷史數據。但請放心，即使未進行清除操作，當設備內存滿時，最早的數據內容也會自動被覆蓋。
在了解了各項功能后，接下來我們將詳細介紹如何進行一個完整的樣品測試。
將樣品妥善放置于測試提籃內，注意樣品總量不得超過提籃容積的3/5。調整置物架至合適位置，確保樣品穩定。
關閉箱門后，打開總閘開關，再按下電源開關啟動設備。若設備長時間未使用，需等待2小時預熱期，以免影響試驗進度。
進入目錄，選擇相應的程式進行設定。精心編輯試驗程式，以滿足測試需求。
返回監視畫面，在下方程式組中選擇已編輯好的程式編號，準備運行。
仔細核對右側黑色框中顯示的圖形，確認無誤后點擊運行按鈕，開始試驗。
試驗結束后，觀察溫度是否降至安全可操作范圍。確認無誤后打開箱門，取出樣品。
取出樣品后，及時清理內箱衛生，保持設備整潔。然后再次關好箱門。
若設備長時間不使用（超過一周），請按照面板上的電源按鈕關機，并拉下設備下方的總閘，以確保安全。
此外，若樣品需要通電或通訊外接引線，請從測試孔穿線，并確保軟塞塞好，以防漏氣。提籃頂部孔到箱體側面孔的距離需適當留長（不宜過長），以防止在提籃升降過程中拉扯到線纜。
兩箱式高低溫沖擊試驗箱的介紹及操作方法就講解到這里，若您在閱讀過程中有任何疑問，歡迎隨時留言或私信我。感謝大家的聆聽，期待您的關注。
